80 мм 18,6 кПа вентилятор

Всесвітній матеріал, включаючи рамку вентилятора та лопатки вентиляторів, має надзвичайно високу надійність
Такий невеликий вентилятор може працювати з тиском до 18,6 кПа
IP68 водонепроникний та теплостійкий

Послати повідомлення

Опис

8060-1

Особливості:

* 24 В постійного струму введення
* Потрібен зовнішній привід
* 0-5 V або PWM управління швидкості введення
* Високоефективна трифазна безщаслива двигуна постійного струму
* Екологічно чисті матеріали

Переваги:

* Високий тиск 18,6 кПа
* Весь алюмінієвий матеріал
* Висока температура
* Антикорозія
* водонепроникний
* Висока надійність
* Компактний міні
* Низька інерція

Заявки:

* Вакуумна система
* Машина повітряної подушки
* Транспортер морепродуктів
* Ліжко під тиском
* Лампблак вихлопності
* 3D -принтер
* Медичне обладнання
* Застосування високої напруги з низьким рівнем шуму

TKFAN-BA 8060- B 80 мм 18,6 кПа вентилятор оснащений трифазним безщірним двигуном постійного струму та інтегрує високоенергетичну технологію рідкісних магнітів для значного підвищення ефективності виходу крутного моменту; Рама та крильчатка виготовлені з високоміцного алюмінієвого сплаву, як легкої, так і конструкційної жорсткості, більш ніж на 30% зниження ваги, ніж традиційна сталь, зменшують інерційне навантаження обладнання; Вбудована система підшипника високої надійності через точну технологію обробки та зміцнення матеріалів може витримати довгострокову швидкісну роботу механічного напруження, розширює життєвий цикл обладнання; За допомогою пилозахисної та антикорозійної обробки для забезпечення стабільної роботи в пилу, вологих та інших складних середовищах.

Завдяки інноваційній технології та точній конструкції в основі, вентилятор TKFAN-BA 8060- B забезпечує ефективні та надійні рішення повітряного потоку для промислових та комерційних застосувань. Інтегруючи передові силові агрегатки та оптимізовану аеродинаміку, продукт досягає вищої продуктивності в компактному обсязі, що робить його ідеальним для просторів високої щільності та вимогливих середовищ.

1. Технічні дані

Модле	P\/N код	Напруга	Поточний	Швидкість	Тиск	Повітряний потік	Шум
Частина №	B	ВДЦ	A	Об \/ хв	Пенсільванія	I\/хв	DB-A
BA8060H24B	B	24	9	52000	18600	956	78.9

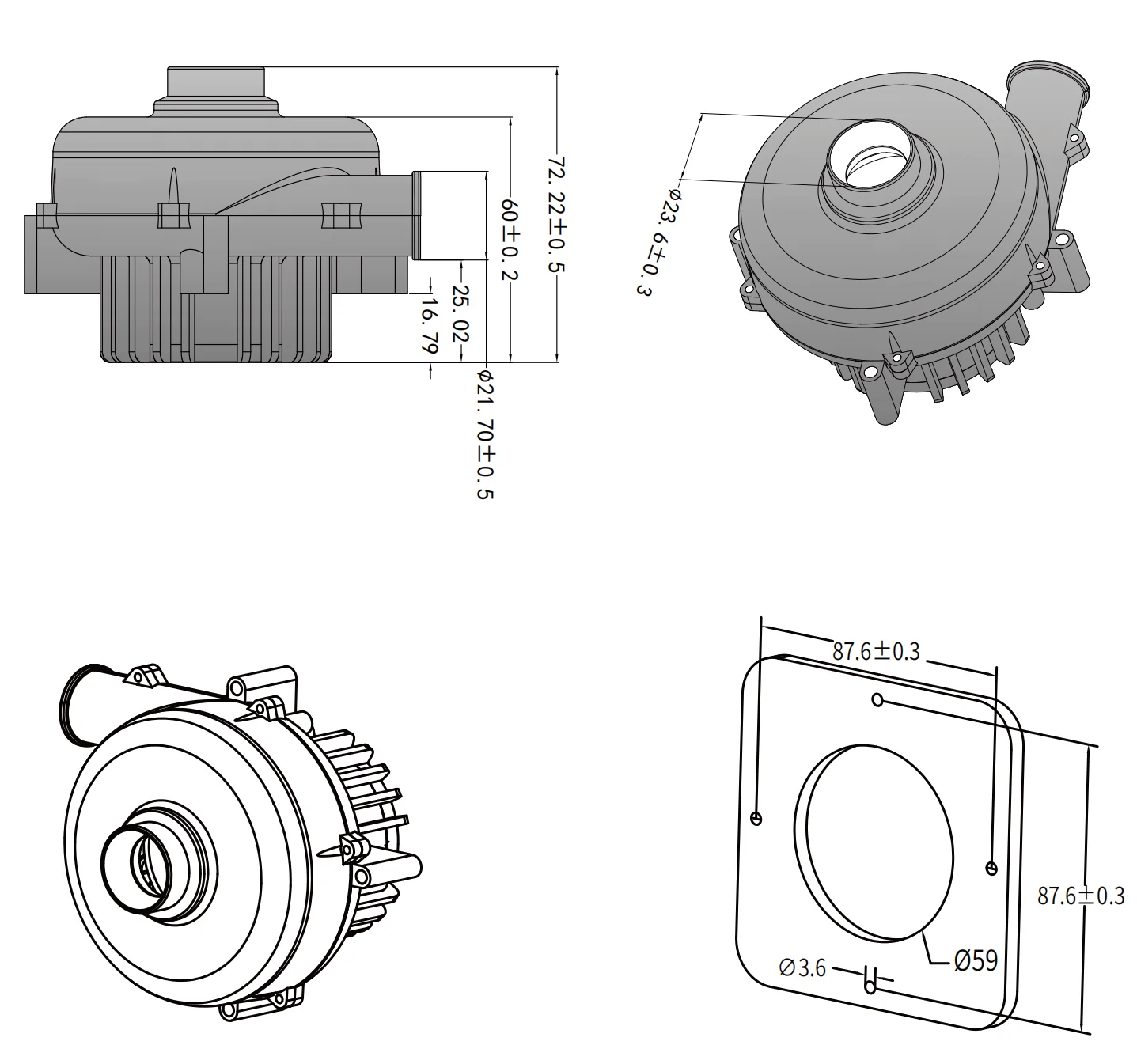

2. Діаграма мехеханічної структури

product-1-1

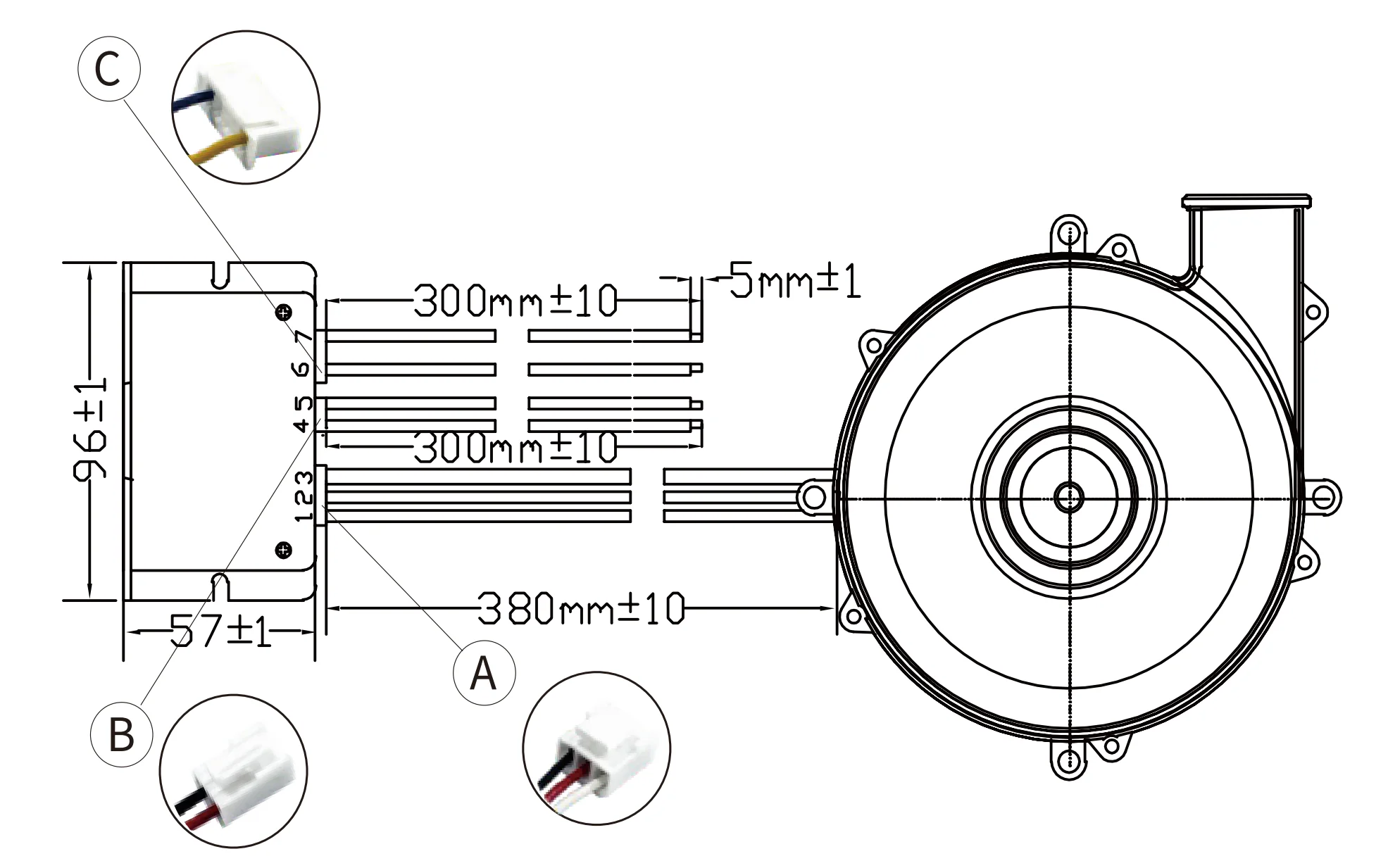

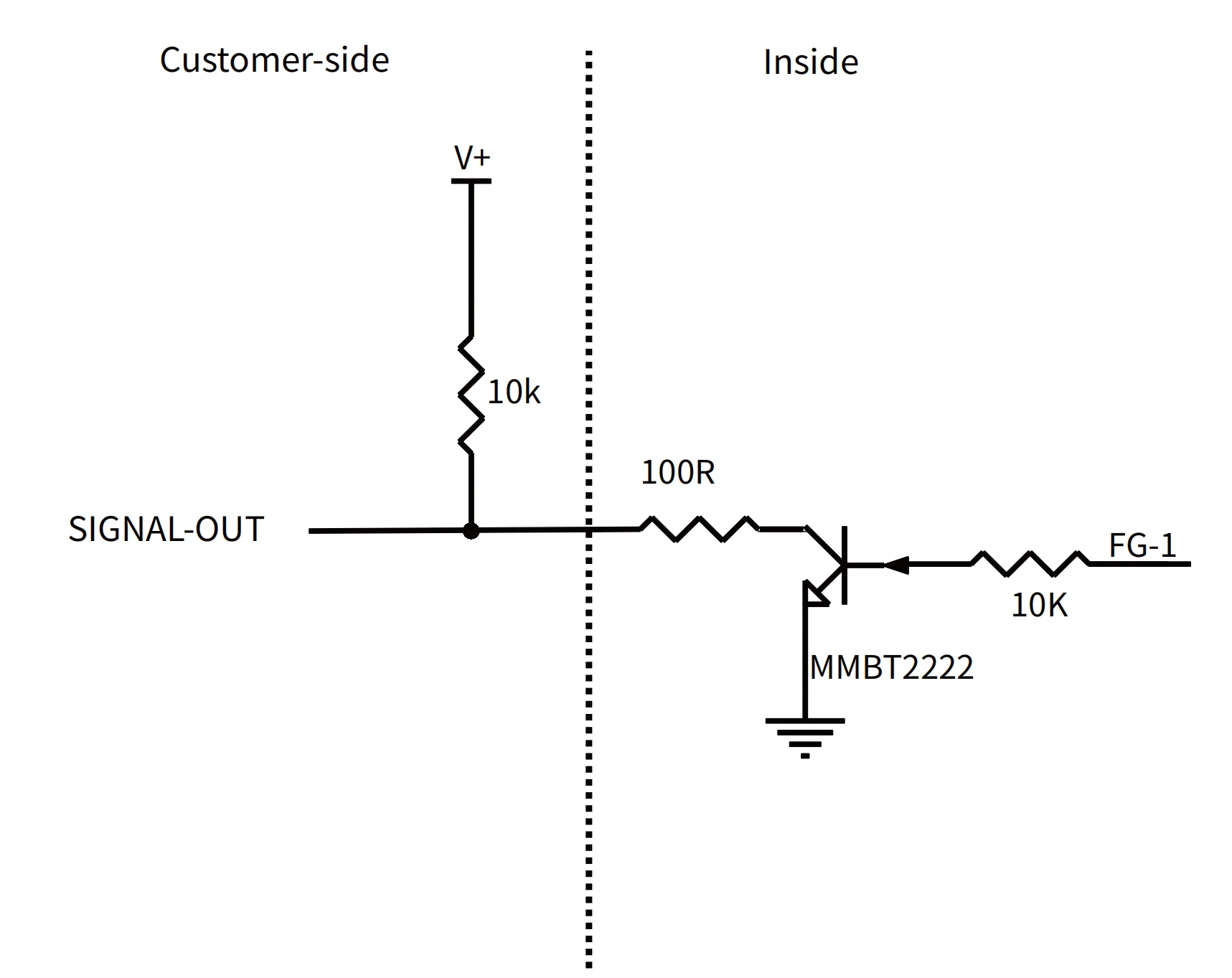

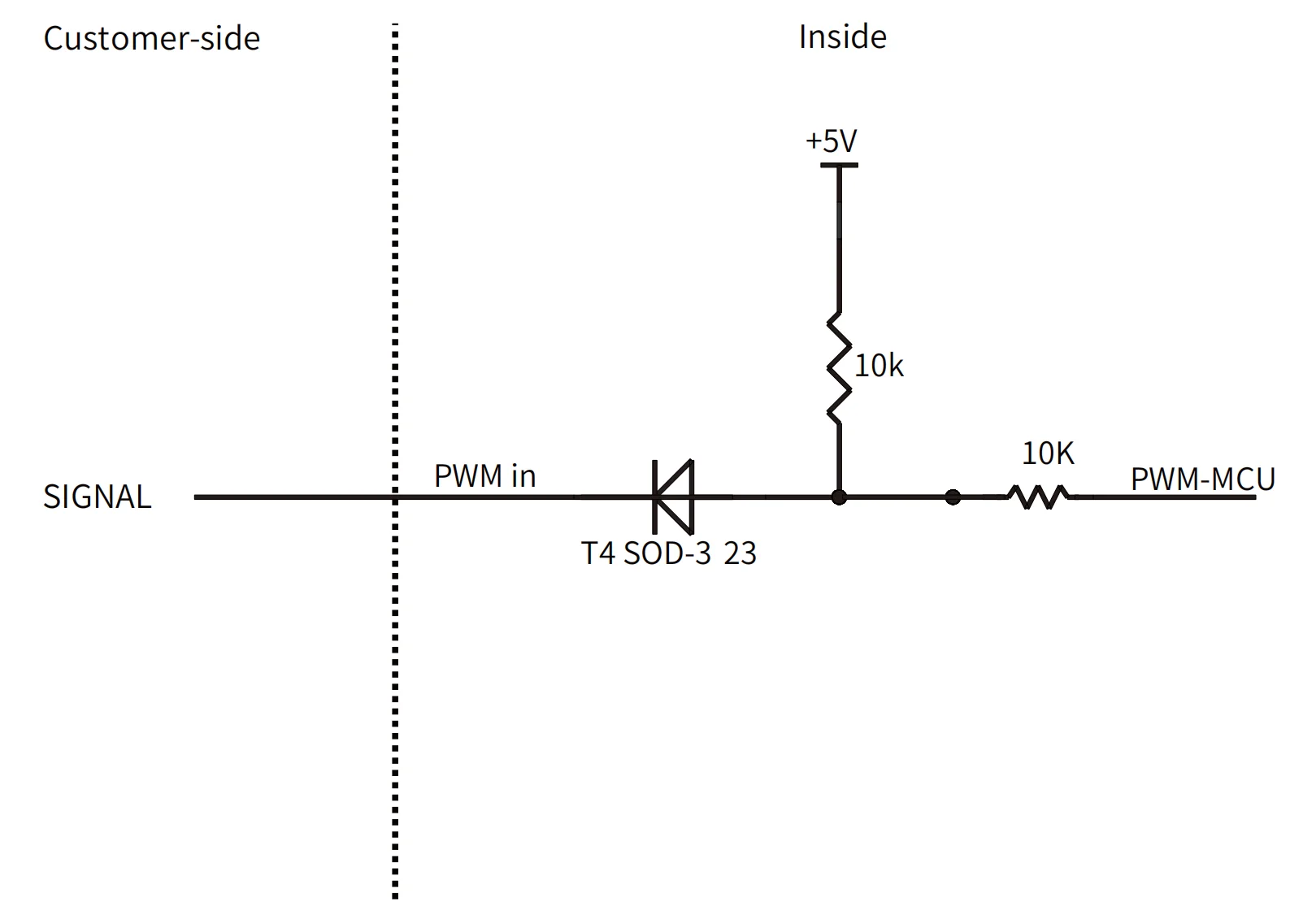

3. Електрична схема з'єднання

З'єднувач	Номер дроту	Забарвлення	Функціонування
A VH3. 96-3 P	1	Чорний	U
	2	Червоний	V
	3	Білий	W
B vh3. 96-2	4	Чорний	VCC 24В
B vh3. 96-2	5	Червоний	Gnd
C 2.54-6P	6	Блакитний	PWM\/0-5 VDC
C 2.54-6P	7	Жовтий	ФГ

4 .PQ Дані та крива

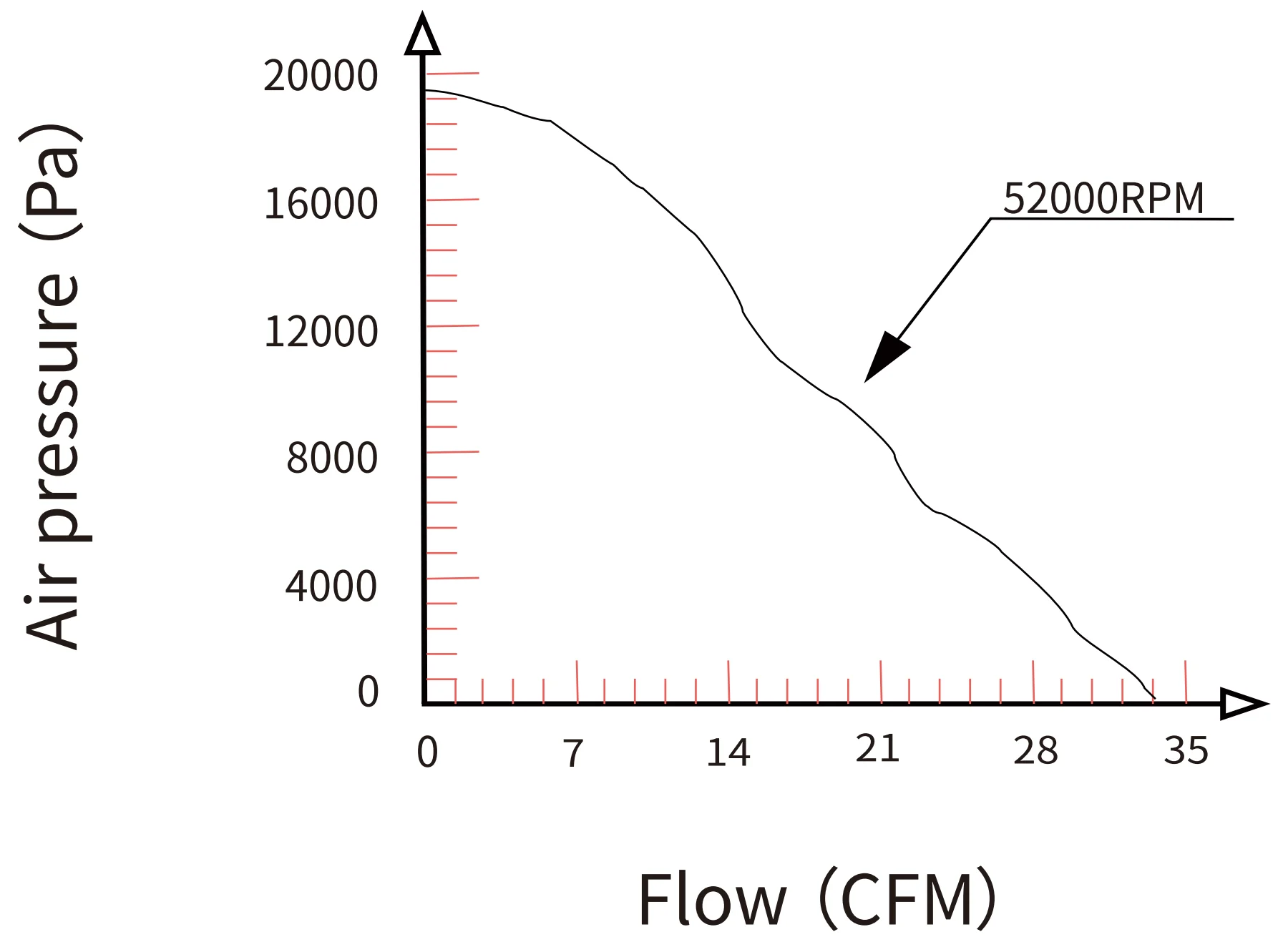

4.1 Крива PQ

product-1-1

4.2 Дані PQ

Ні.	MMAQ	CFM	A	Ватт
1	1859.25	0.01	5.43	130.8
2	1795.25	6.54	8.54	205.8
3	1572.5	11.13	9.2	221.6
4	1152.25	16.42	9.07	218.6
5	895.25	20.34	9.03	217.7
6	691.5	22.97	9.06	218.3
7	560.5	25.32	9.05	218.2
8	0	33.83	8.97	216.2
